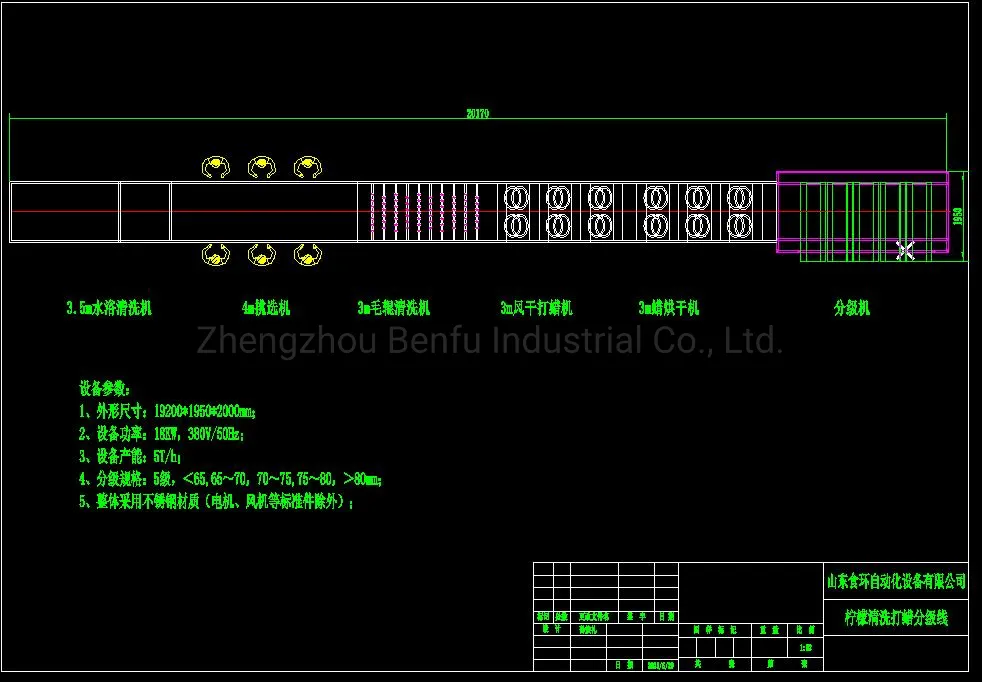

رسم توضيحي لخط الماكينة

هذا رسم تفصيلي لخط الآلة، حيث يمكننا تصميم وتعديل الماكينة للوصول إلى المواصفات الدقيقة المطلوبة بناءً على طلب العميل.

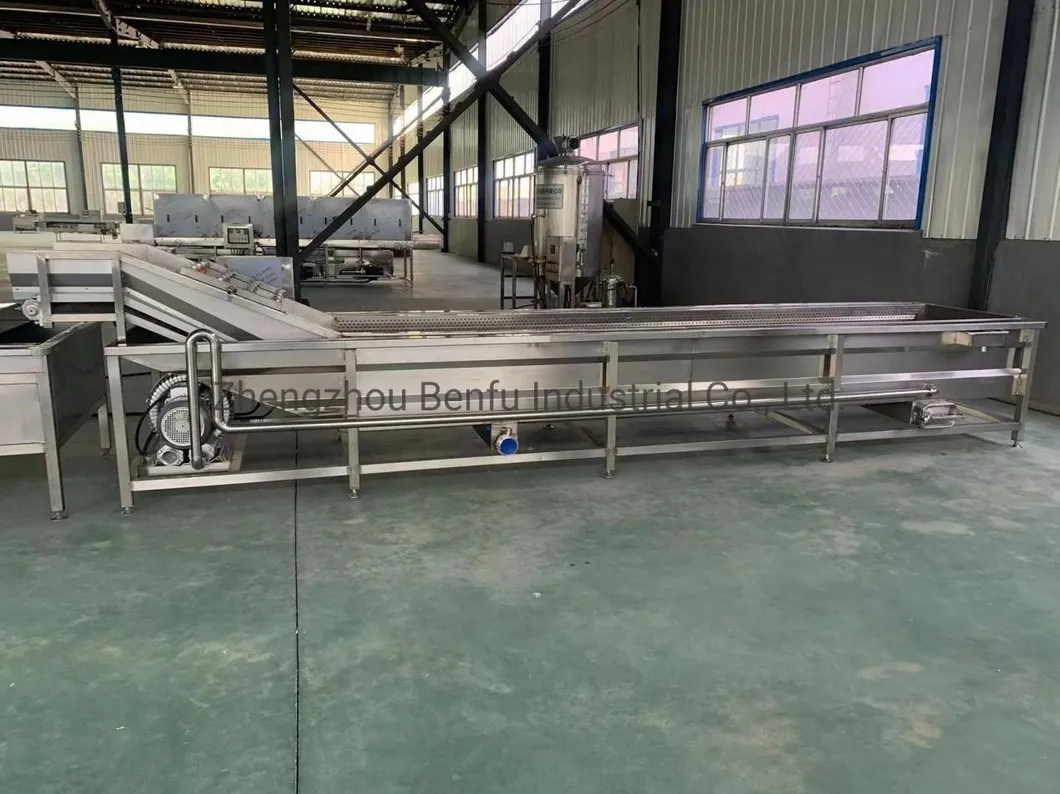

1. ماكينة التنظيف بقاذف الفقاعات

• طراز المعدات: ماكينة تنظيف QXJ3500*800
• الأبعاد: 3500*1600*1500 مم
• عرض حزام النسيج الشبكي: 800 مم، مساحة حوض المياه 2000 مم، مصنوع من الفولاذ المقاوم للصدأ 304
• طاقة المعدات: 3 كيلو واط، 380 فولت/50 هرتز
• سرعة التشغيل: تنظيم السرعة يدوياً
• يتم اعتماد بنية نوع حوض المياه، ويتم تصميم القاع كشكل قمع يسهل تجميع المياه وتفريغ الشوائب والتلوث
• مزودة بجهاز متقطع لطبلة الفقاعات، مما يساعد على تدوير المنتج بالتساوي وتنظيف الشوائب بفعالية
• المعدات كلها مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة
• توجد أقدام أسفل الجهاز لضبط الارتفاع، بالإضافة إلى عجلات لتسهيل الحركة

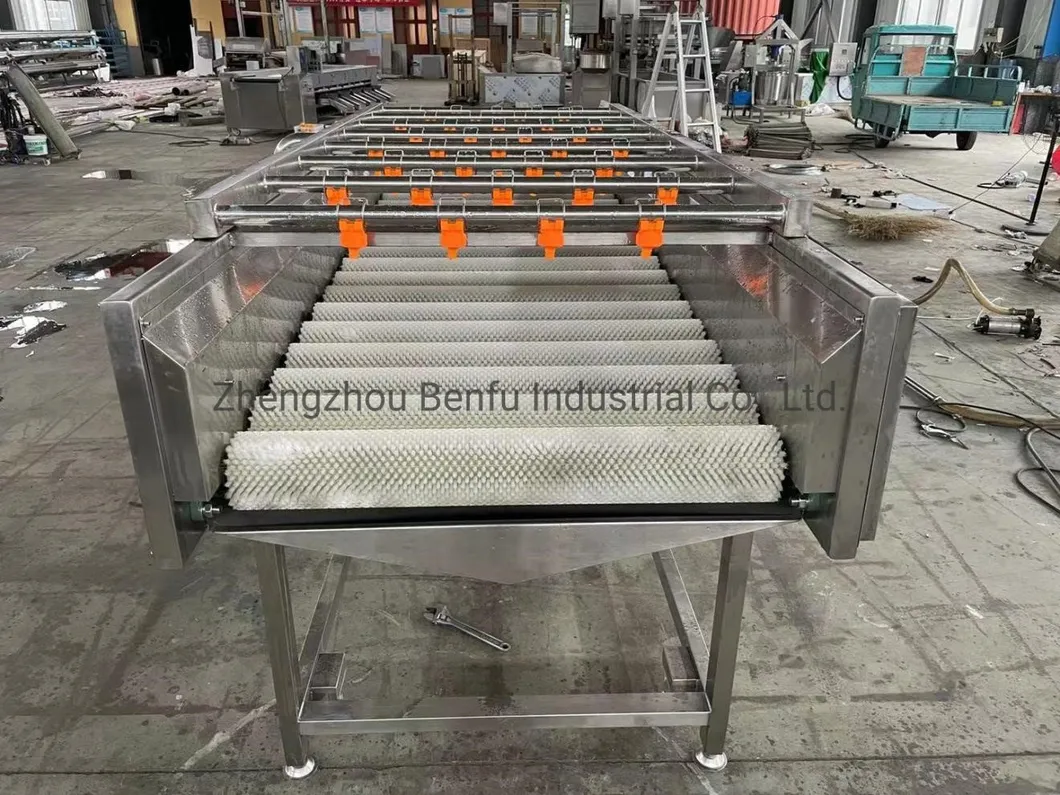

2. نظام بكرات الرش والغسيل

• أبعاد المعدات: 3000*1500*1200 مم
• طاقة الجهاز: 1.5 كيلووات
• الهيكل الرئيسي للجهاز مصنوع بالكامل من الفولاذ المقاوم للصدأ، وسُمك الحاوية 3 مم
• هيكل الإطار مصنوع من أنبوب صناعي مربع من الفولاذ المقاوم للصدأ 50*50 مم، وبسمك 2 مم لوحدة التحكم
• طول بكرة الشعر 800 مم ومصنوعة من شعر ناعم لحماية الفواكه
• يشتمل الجهاز على نظام رش متطور، بكرة فرشاة، أنبوب تصريف، وكتيفة أنبوبية مربعة

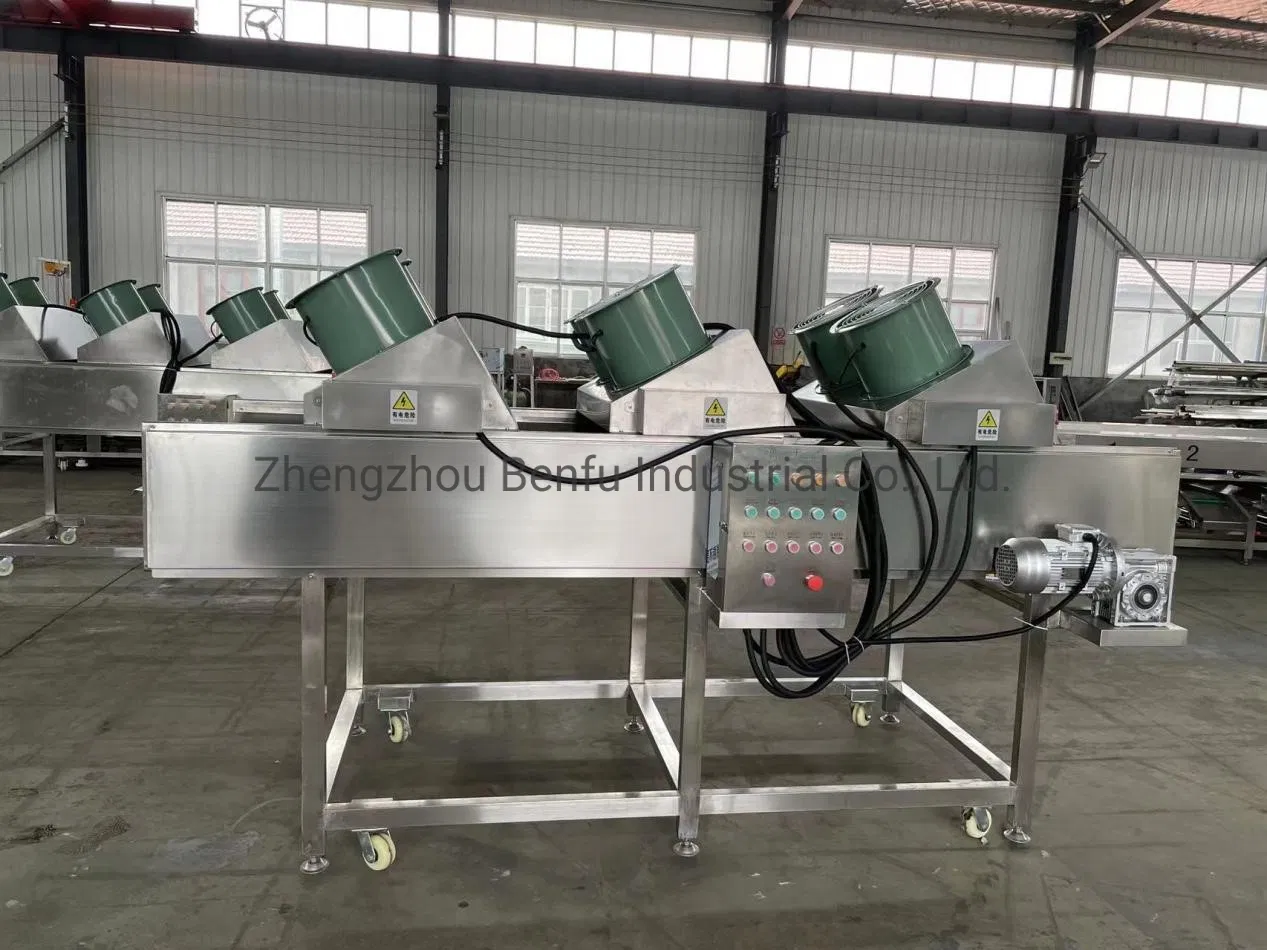

3. وحدة التجفيف بالهواء القوي

• الأبعاد: 3000*1400*1600 مم، وعرض الفرشاة: 800 مم
• مجهزة بـ 3 مجموعات من 6 مراوح ذات تدفق هوائي قوي لضمان إزالة الرطوبة بكفاءة
• الجزء السفلي من الجهاز مزود بأقدام وبكرات لتسهيل عملية النقل والإصلاح داخل ورشة العمل

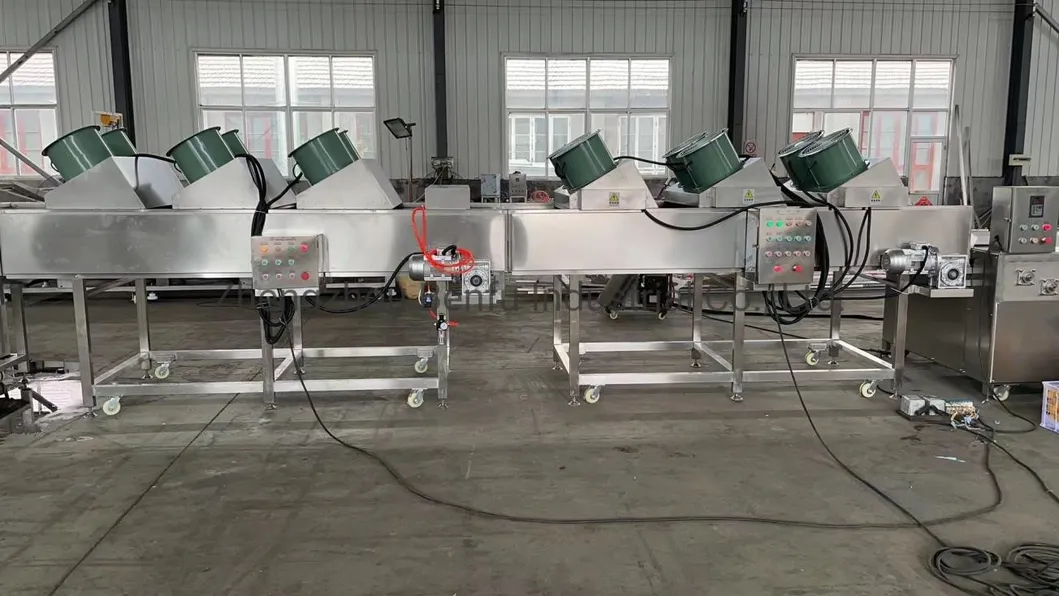

4. وحدة التجفيف الحراري والمراوح

• الأبعاد: 3000*1400*1600 مم، وعرض الفرشاة: 800 مم
• مزودة بثلاث مجموعات من أنابيب التسخين الكهربائية
• مجهزة بمراوح ذات تدفق قوي لتوزيع الحرارة وتجفيف الفواكه تماماً بعد التشميع
• تتميز بوجود عجلات وأقدام قابلة للضبط في الجزء السفلي لتسهيل تحريك الماكينة وتثبيتها

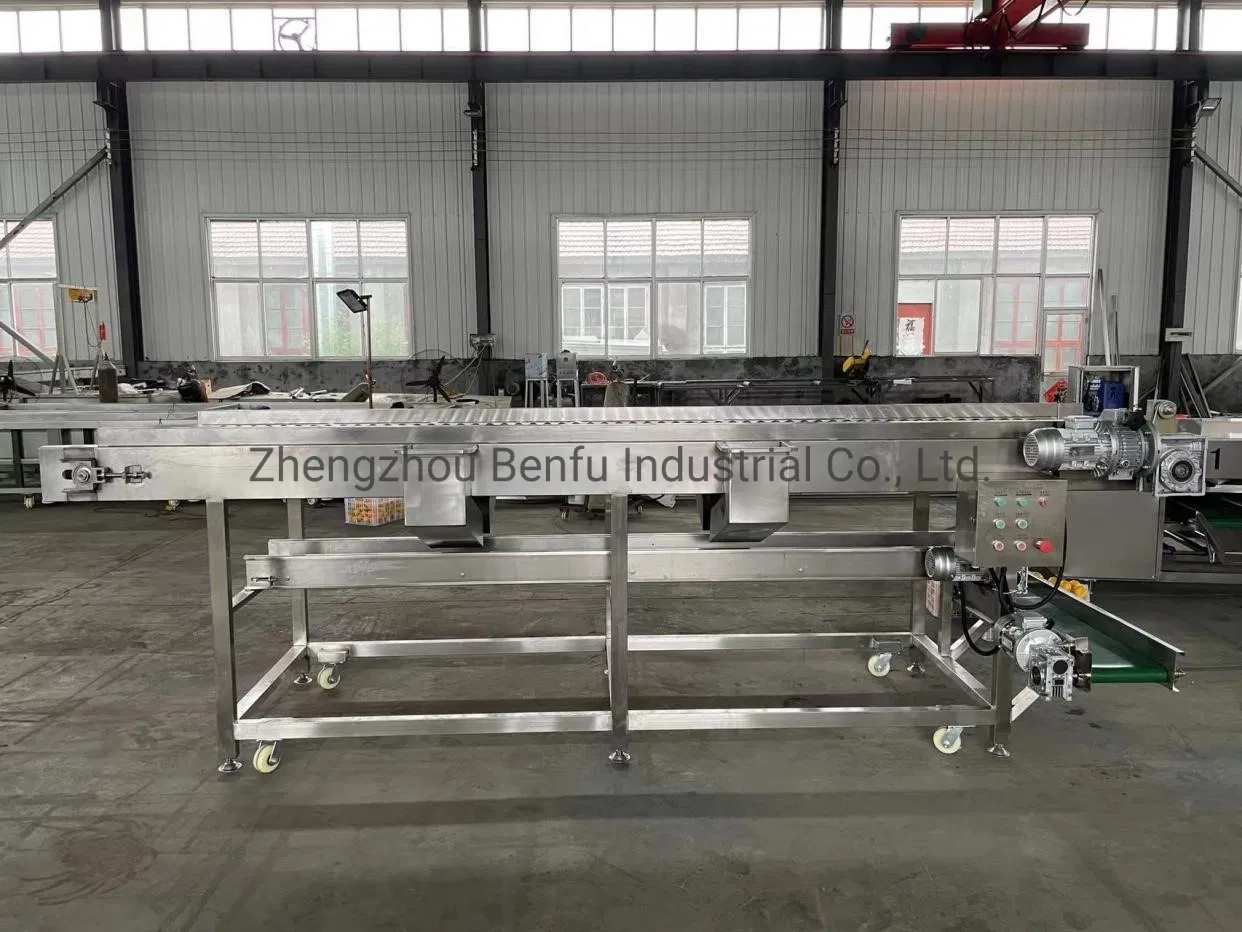

5. طاولة اختيار وتصنيف الفاكهة يدوياً

• تعتمد على النقل من نوع البكرة لضمان عدم إتلاف أسطح الفواكه والخضار أثناء الحركة، مع تشغيل سلس وسرعة قابلة للضبط
• مجهزة بطاولة تشغيل تحتوي على 4 محطات فرز، والقاع مجهز بجهاز نقل على شكل حرف L لنقل الفواكه التالفة أو الرديئة
• يمكن نقل الفواكه غير المطابقة مباشرة إلى سلة التجميع الجانبية بواسطة سير الناقل السفلي

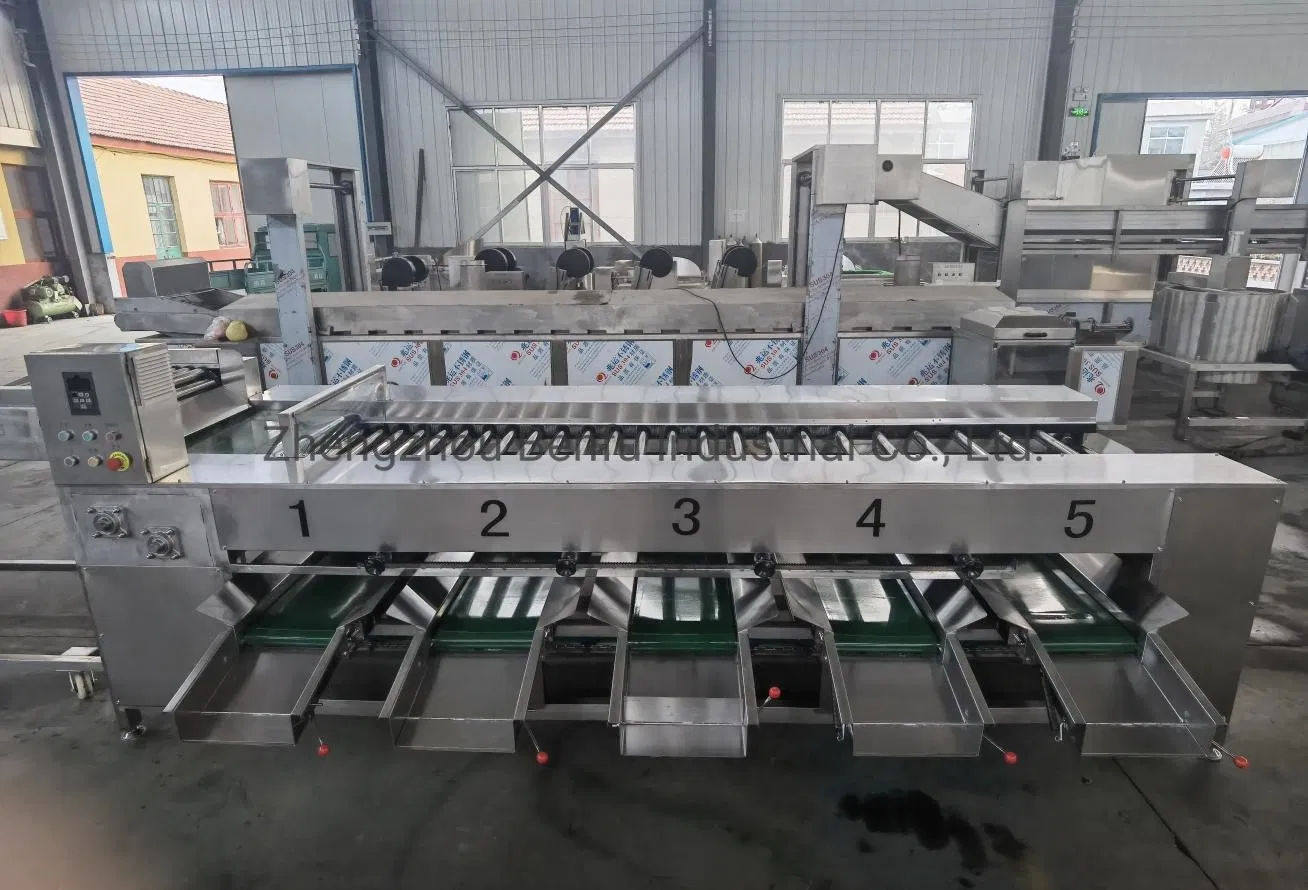

6. ماكينة الفرز وتصنيف الأحجام (نوع البكرة)

• طراز المواصفات: GFJ800-5
• الموتور: نظام تنظيم السرعة بتحويل التردد
• الطاقة الكلية: 1.5 كيلو واط
• مواصفات التسوية: مخصصة بالكامل وفقاً لمتطلبات وحجم ثمار العميل
• عدد مستويات التسوية والفرز: 5 مستويات
• القدرة الإنتاجية للفرز: تصل إلى 5 أطنان مترية في الساعة
• نموذج التسوية والفرز: نوع البكرة الدوارة
• الأبعاد الكلية (طول * عرض * ارتفاع): 4500 * 2450 * 1200 مم
